概述
SL7140H是一种带PWM调光功能的线性降压LED恒流驱动器，仅需外接一个电阻就可以构成一个完整的LED恒流驱动电路，调节该外接电阻可调节输出电流，输出电流范围为10~1500mA。
SL7140H内置60V/70 mΩ MOS。
SL7140H内置过热保护功能，可有效保护芯片，避免因过热而造成损坏。
SL7140H具有很低的静态电流，典型值为60uA。
SL7140H带PWM调光功能，可通过在DIM脚加PWM信号调节LED电流。
SL7140H采用ESOP8封装。外露散热片接LED脚。
特点
内置60V/70 mΩMOS
低静态电流：60uA
输出电流：10mA到1500mA。
PWM调光：最高频率10KHz
输出电流精度：±5%
内置过热保护
VDD工作电压：2.5-6V
应用
线性LED照明驱动
LED手电筒、LED台灯、LED矿灯、LED指示灯等

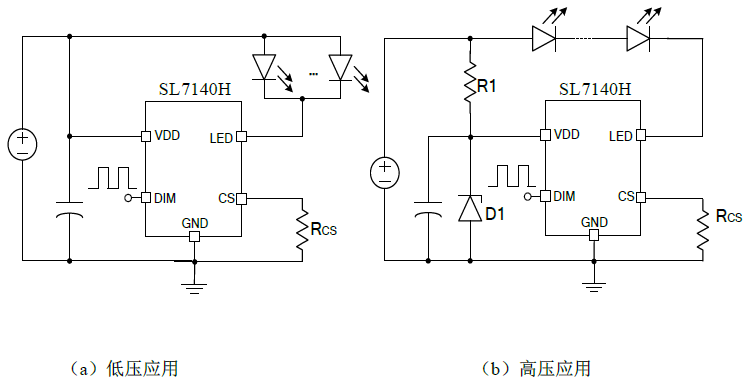

电路图
