产品中心
SL8203
DC-DC升压IC
型号:SL8203
封装:SOT23/SOT23-5/SOT89-3
输入范围:0.8V-5V
输出电压:2.5V-5V
输出电流:0.3A
工作频率:300KHZ
驱动MOS管:内置
静态电流:15UA
关断电流:无
立即询价
封装:SOT23/SOT23-5/SOT89-3
输入范围:0.8V-5V
输出电压:2.5V-5V
输出电流:0.3A
工作频率:300KHZ
驱动MOS管:内置
静态电流:15UA
关断电流:无
SL8203 PFM 升压 DC-DC 变换器
概述:
SL8203系列产品是一种高效率、低纹波、工作频率高的PFM升压DC-DC变换器。
SL8203系列产品仅需要四个外围元器件，就可完成将低输入的电池电压变换升压到所需的工作电压，非常适合于便携式1～4节普通电池应用的场合。
SL8203电路采用了高性能、低功耗的参考电压电路结构，同时在生产中引入修正技术，保证了输出电压的高输出精度及低温度漂移。输出电压精度优于±2.5%，最高效率可达89%。
SL8203系列产品总共有四种封装形式：SOT23、SOT23-5、SOT89-3和TO-92。其中，SOT23-5封装内置了EN使能端，可控制变换器的工作状态，当EN使能端输入为低电平时，芯片处于关断省电状态，功耗降至最小。
特点：
最高工作频率：300KHz
输出电压：2.5V~5.0V（步进 0.1V）
低起动电压：0.8V(1mA)
输出精度：优于±2.5%
最高效率：89%
输出电流：大于300mA (Vi=2.5V，Vo=3.3V)
低纹波，低噪声
只需四个外围元件
应用领域：
1～3个干电池的电子设备。
LED手电筒、LED灯、血压计
电子词典、汽车防盗器、充电器、
VCR、PDA等手持电子设备

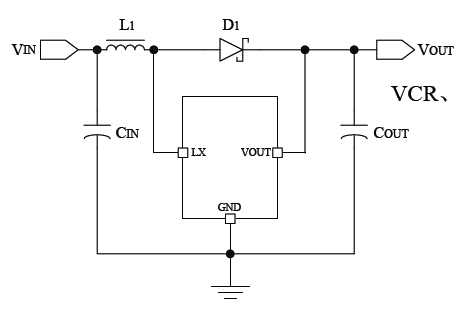

原理图：
更详细资料，请点击查看规格书！
