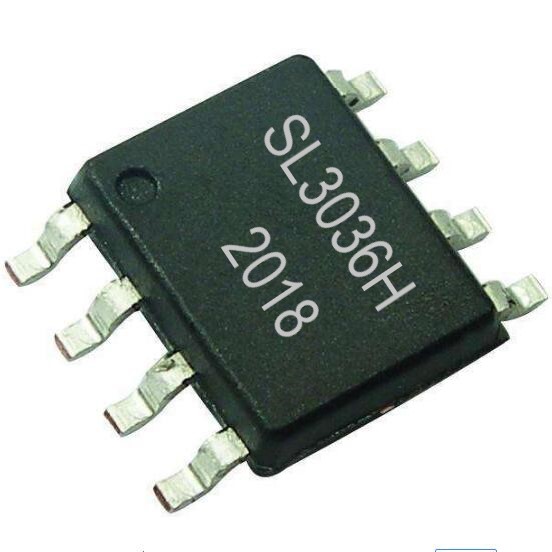

型号:SL3036H
封装:ESOP-8
输入范围:8V-120V
输出电压:4.2V-30V
输出电流:1.5A
工作频率:140KHZ
驱动MOS管:内置
静态电流:1mA
关断电流:无

SL3036H 内置150V MOS 宽输入电压降压型DC-DC

概述:

SL3036H 是一款支持宽电压输入的开关降压型DC-DC，芯片内置150V/3A功率MOS，最高输入电压可超过120V。SL3036H 具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等特性。支持大电流输出，输出电流可高达1.5A 以上。

SL3036H 同时支持输出恒压和输出恒流功能。

SL3036H 采用固定频率的PWM控制方式，典型开关频率为140KHz。轻载时会自动降低开关频率以获得高转换效率。

SL3036H 内部集成软启动以及过温保护电路，输出短路保护，限流保护等功能，提高系统可靠性。

SL3036H 采用ESOP8 封装，散热片内置接VIN 脚。

特点:

宽输入电压范围：8V~120V

输出电压从4.2V 到30V 可调

支持输出恒压恒流

支持输出12V/1.5A，5V/1.5A(尖峰电流支持3A)

高效率：可高达95%

工作频率：140KHz

低待机功耗

内置过温保护、输出短路保护

内置软启动

应用领域:

电动车控制器、电动车防盗器、电动车定位器

POE分离器、平衡车电源供电、电动车中控

原理图：

SL3036H 10-120V降压5V原理图：

SL3036H 5V2.5A.png

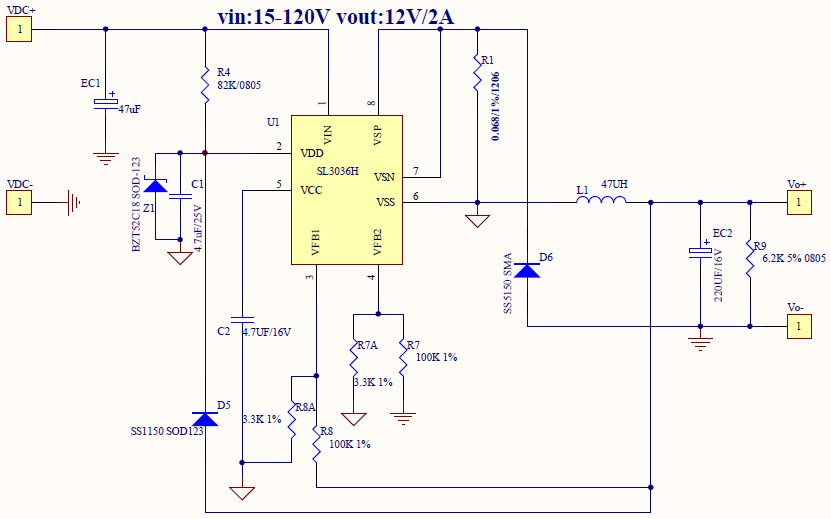

SL3036H 15-120V降压12V原理图：

SL3036H 12V2A.png

SL3036H 30-120V降压24V1A原理图：

索要更详细资料请联系销售人员！
